案例名稱

鋰電池水分儀分析電池原料及電極膜片樣品水分

目的
鋰離子動(dòng)力電池能量高、體積小、重量輕正在逐步的替代傳統(tǒng)的鉛酸電池，鎳鎘電池及鎳氫電池，隨著鋰動(dòng)力電池的量產(chǎn)，需要嚴(yán)格控制電池原料及電極膜片的水分含量。本實(shí)驗(yàn)采用AKF-BT2020C卡氏水分測(cè)定儀鋰電池專(zhuān)用卡爾費(fèi)休水分儀測(cè)定電解液、磷酸鐵鋰、石墨、負(fù)極片等電池材料的含水量，已達(dá)到生產(chǎn)監(jiān)控的目的。

儀器配置

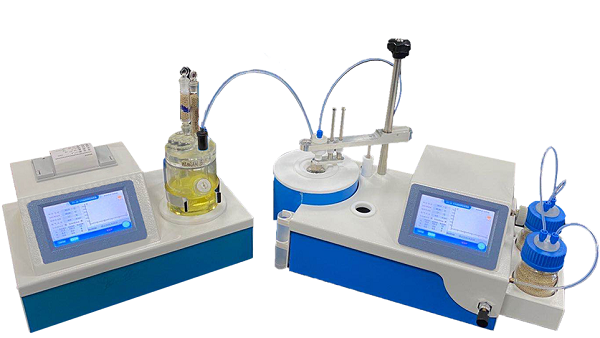

1.AKF-BT2020C鋰電池專(zhuān)用卡爾費(fèi)休水分測(cè)定儀；
2.測(cè)量電極，電解電極；
3.電子天平（0.1mg）；
4.無(wú)油無(wú)水凈化空氣源或氮?dú)怃撈浚ㄝ敵鰤毫?.1Mpa）；

5.10mL干燥樣品瓶

l 瓶式加熱技術(shù)，既能避免反應(yīng)杯和加熱爐膛污染問(wèn)題，也能減少載氣消耗。

l 無(wú)需穿刺隔墊，樣品瓶洗凈可反復(fù)利用，耗材損耗小。

l 管路設(shè)計(jì)死體積小，無(wú)殘留，無(wú)記憶效應(yīng)，配備加熱伴管防止水汽凝結(jié)

l 操作簡(jiǎn)單，自動(dòng)扣除漂移，簡(jiǎn)化計(jì)算操作，測(cè)試結(jié)束自動(dòng)計(jì)算含水量。

AKF-BT2020C鋰電池專(zhuān)用卡爾費(fèi)休水分測(cè)定儀產(chǎn)品技術(shù)參數(shù)

l 滴定方式：  卡爾費(fèi)休庫(kù)侖法滴定；

l 檢測(cè)精度：  0.1µg （H2O質(zhì)量）

l 測(cè)量范圍：  3ug～99mg（H2O質(zhì)量）

l 重復(fù)性：    ＞99.7%（1000µg純水）

l 流量范圍：  0~100mL/min （0.1MPa輸入壓強(qiáng)）

l 溫控范圍：  40℃~260℃

l 樣品瓶：    10mL、20mL可選

l 測(cè)量偏差：  ±5 ℃（當(dāng)260℃時(shí)，樣品瓶中部的溫度偏差）

l 自動(dòng)化：    自動(dòng)平衡，自動(dòng)扣除漂移，測(cè)量結(jié)果自動(dòng)計(jì)算并保存

試劑

電解液：庫(kù)侖電量法單卡爾費(fèi)休試劑，當(dāng)量：1.5g/100mL,KFR-C02；

測(cè)定方法

1、 將電解液注入電解池以及電解電極的陰極室內(nèi)，液位至下刻度線，加入微量水然后電解至平衡。

2、 將氣源連接至卡氏加熱爐，將干燥樣品瓶裝入加熱槽，溫度設(shè)置為250℃,流量調(diào)整為50mL/min，吹掃樣品瓶和管路內(nèi)可能存在水分，等待再次平衡。

3、 將樣品瓶移至冷卻槽冷卻后取出，用電子天平稱取約0.5~3g樣品置于樣品瓶?jī)?nèi)，然后在水分儀上點(diǎn)擊開(kāi)始測(cè)量，同時(shí)將樣品瓶裝入加熱槽。

4、 輸入樣品稱取的重量，等待測(cè)量結(jié)束后顯示最終測(cè)量結(jié)果。


儀器參數(shù)

卡爾費(fèi)休水份測(cè)定儀樣品測(cè)定記錄


補(bǔ)充說(shuō)明
通過(guò)本實(shí)驗(yàn)方法，可以測(cè)得多種鋰離子電池原料的水分含量，能分辨出各種原料的含水量的大小，含水量低于100ppm的樣品也能準(zhǔn)確定量，實(shí)現(xiàn)生產(chǎn)監(jiān)測(cè)控制的目的。測(cè)定電解液無(wú)需加熱可直接進(jìn)樣測(cè)定，固態(tài)樣品則需采用卡氏加熱法。AKF-BT2015C鋰電池專(zhuān)用卡爾費(fèi)休水分儀能自動(dòng)扣除漂移，操作便捷，能準(zhǔn)確可靠地測(cè)出鋰電池原料常用原料的含水量。
