關(guān)鍵詞：PVB膜；聚乙烯醇縮丁醛；卡爾費(fèi)休法；水分測(cè)定；夾層玻璃

摘要

聚乙烯醇縮丁醛（PVB）膜作為汽車(chē)擋風(fēng)玻璃、建筑幕墻等夾層玻璃的核心材料，其含水率直接影響產(chǎn)品的光學(xué)性能、粘接強(qiáng)度及抗沖擊性。本文采用AKF-CH6卡爾費(fèi)休水分測(cè)定儀，結(jié)合卡氏加熱進(jìn)樣法，對(duì)兩類(lèi)PVB膜樣品（PVB-JP與PVB-US）的水分含量進(jìn)行測(cè)定。實(shí)驗(yàn)表明，樣品PVB-JP的均值為0.4753%，PVB-US的均值為0.3450%，差異可能與生產(chǎn)工藝或存儲(chǔ)條件相關(guān)。該方法操作簡(jiǎn)便、結(jié)果準(zhǔn)確，為PVB膜質(zhì)量控制提供了可靠依據(jù)。

引言

PVB膜由聚乙烯醇與丁醛縮聚而成，因其優(yōu)異的透光性、粘接性和耐候性，被廣泛應(yīng)用于汽車(chē)玻璃夾層。然而，PVB膜的含水率需嚴(yán)格控制在0.3%~0.8%之間：水分過(guò)低會(huì)導(dǎo)致粘接力不足，過(guò)高則易引發(fā)氣泡或分層。因此，精準(zhǔn)測(cè)定其水分含量對(duì)優(yōu)化生產(chǎn)工藝和保障產(chǎn)品性能至關(guān)重要。傳統(tǒng)的烘箱法耗時(shí)較長(zhǎng)且精度不足，而卡爾費(fèi)休法（庫(kù)侖法）憑借高靈敏度、快速檢測(cè)等優(yōu)勢(shì)成為行業(yè)首選。

實(shí)驗(yàn)部分

儀器與試劑

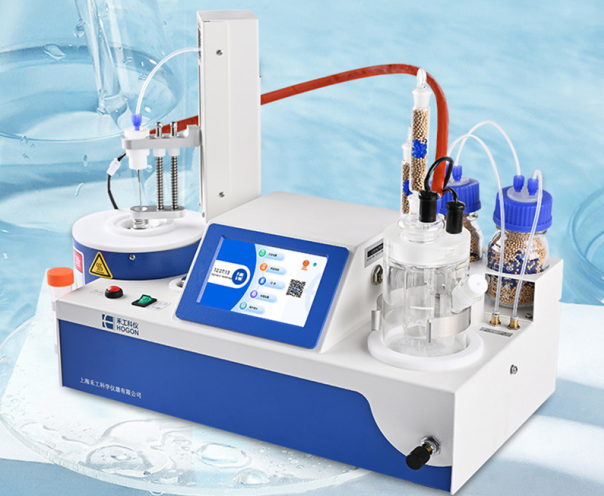

- 儀器：AKF-CH6卡爾費(fèi)休水分測(cè)定儀（含全封閉滴定池、雙鉑針電極、隔膜電解電極）、卡氏加熱爐。

- 試劑：卡爾費(fèi)休庫(kù)侖法電解液（品牌：無(wú)特定說(shuō)明）。

測(cè)定方法

1. 系統(tǒng)準(zhǔn)備：向滴定池注入卡爾費(fèi)休試劑至刻度區(qū)間，設(shè)定參數(shù)（通氣流量30 mL/min，加熱溫度120℃，攪拌速度5）。

2. 空白校準(zhǔn)：儀器自動(dòng)扣除空白值553 μg，確?；€(xiàn)穩(wěn)定。

3. 樣品測(cè)試：

   - 稱(chēng)取80~95 mg樣品于進(jìn)樣瓶，置入加熱槽。

   - 啟動(dòng)測(cè)量后穿刺進(jìn)樣，待120℃下水分完全揮發(fā)并與試劑反應(yīng)。

   - 儀器自動(dòng)計(jì)算水分含量

測(cè)試數(shù)據(jù)

結(jié)論

AKF-CH6卡爾費(fèi)休水分測(cè)定儀結(jié)合加熱進(jìn)樣法，可高效、精準(zhǔn)地測(cè)定PVB膜中的微量水分。本實(shí)驗(yàn)為PVB膜的質(zhì)量控制提供了關(guān)鍵數(shù)據(jù)支撐，同時(shí)為不同來(lái)源樣品的工藝改進(jìn)指明了方向。未來(lái)可進(jìn)一步探究水分分布均勻性及長(zhǎng)期儲(chǔ)存對(duì)含水率的影響，以全面提升夾層玻璃產(chǎn)品的可靠性。
